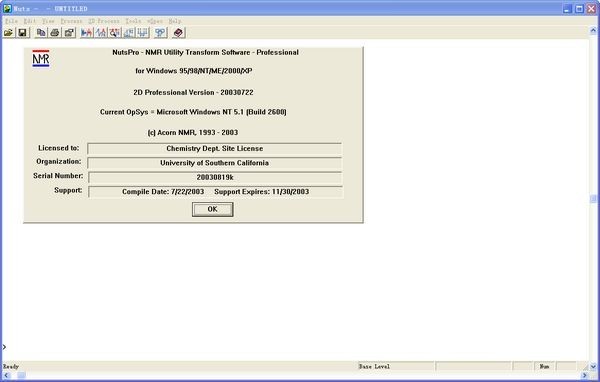

nuts(核磁谱图分析软件)

nuts(核磁谱图分析软件)软件介绍

核磁谱图分析软件nuts-software是最常用的一种积分、标峰软件，免安装，直接用

NUTS软件处理NMR图谱方法
一、H NMR图谱处理
1. 打开原始数据文件夹，找到FID文件，打开，键入FT，自动转化为图谱。
2. 键入AP，自动调节相位；或键入QP，快速调节相位。QP不如AP效果好。如果自动
调节相位效果不佳，也可用手动调节。
1） base Level状态下，双击鼠标mouse左键出现黑色十字，按左键拉动十字，选定
相位不好的一部分峰（出现红色块定义），键入1（调解相位时按mouse左键，平移鼠
标调节相位）；同理，按左键拉动十字，选定相位不好的另一部分峰，键入2（调节
相位时用按mouse右键，平移鼠标调节相位）。
2） 回车键回到Base Level状态，键入PE，按住鼠标左键平移，调节所定义的组峰1
的相位。按住鼠标右键平移，调节所定义的组峰2的相位。遇到有峰形较差，不能调
节好时，可重复进行以上操作，直到峰形较佳，相位较好。
3） 操作完成，按及回车键确认。
3. 然后输入SR进行位移转化，将TMS峰定为零点。
4. 放大图谱：双击鼠标左键出现黑十字，同上操作，对图谱需放大的部分进行选定
（红色块定义），点击鼠标右键，即可放大选定的图谱。
5. 积分
1） 入FBLP及回车键，调平基线变平可使积分线变平，反复键入FBLP几次即可。或者先键入FB，点击选定一些没有峰的区域（红色定义），注意不能点中有峰形的地方，选好后，键入LP及回车键。这样可以使基线变平，没有毛毛峰。
2） 入AI，为自动积分。或者键入ID，进行手动积分：双击鼠标左键，出现绿色线，为积分区间左限，移动光标，单击鼠标左键，为积分区间右限，这就定义了积分区间。通理可对不同的峰进行手动积分。即积分区间的定义为左两下，右一下。
3） 积分标准：ID状态下，按鼠标左键选定一个峰（一般是H数较固定的峰，如1H,2H,3H）,按住左键，同时键入v，出现对话框，框内输入数值1，2，3等，OK确定。
4） 取消积分
5） 在ID状态下，键入C，取消全部积分，然需积分得重新再来。
6） 在ID状态下，鼠标左键选定某个峰后按住不动，键入D，即可取消单个积分。
7） 当显示的积分值与积分值相互接近或重叠，很难区分时，可以在ID状态下，选定其中一组峰，键入1，2，3，使其在不同位置显示积分，以区分清楚不同位置的积分。
8） 在ID状态下，键入M，可在上中下三个不同位置显示积分：峰形下方，峰形旁，和峰形上方显示化学位移处。建议在峰形旁显示积分。
9） ctrl I输入为显示积分。
6. 标位移δ值
1） 鼠标左键不动，同时键入m，可产生位移值δ（ppm），调节光标高度，不断键入m，可选择位移的取值。
2） DP状态下，可以手动定位移：先放大图谱，键入DP，鼠标左键点击某峰，即可显示该峰的δ值。
3） DP状态下，键入C，取消全部位移，如下操作进行单个位移取消：按鼠标左键选中某位移，使变蓝，键入K，取消单个位移。
4） z－ppm的转换：在dp状态下，键入H，将ppm换为Hz，再键入则又换为ppm。
5） 移矫正：在DP状态下，鼠标左键选定 CDCl3残余H峰，键入任何字母（如A，S，D等），出现对话框，框内输入7.26或者7.27，可以矫正位移。一般情况下不用进行位移矫正。
7. 图谱命名或编号： 键入NO，再键入A，出现对话框，键入图谱命名或编号，如；zhw-20-22按回车键确认。
8. 结构式画法：在chemdraw中画好结构式，复制到nuts处理过的图谱中即可。但是一般显示效果不好。
9. －>file－>page setup进行页面设置: 打印时如果需要边框或参数的，可在borderbox 和parameters处打勾。不需要时，取消打勾，并在top maigin和left margin处输入10，然后确认，打印的图谱没有边框，与一般图谱相似，否则，图谱有边框、参数。
10. 打印 ：设置为横向打印
11. 每一步操作完成，按及回车键确认，回到Base Level状态。
二、13C NMR图谱处理（13C NMR图谱处理基本与氢谱相同处理）
1． FT-SR-AP等操作后，即可进行标位移：按鼠标左键，键入M
2． 输入DP，在DP状态下，键入C，取消全部位移显示。在DP状态下，选择多余峰的位移值，至变绿或者变兰，键入k取消位移显示。
