StarCAM(绘图套料软件) v4.5官方版

StarCAM(绘图套料软件) v4.5官方版软件介绍

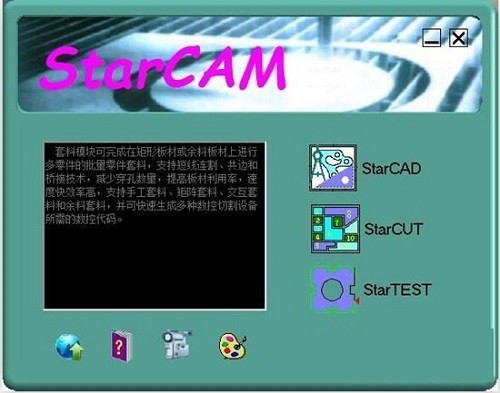

StarCAM绘图套料软件是一款专业实用的优秀电脑图形绘图软件,软件由套料模块、绘图模块、数控代码仿真模块组成，软件能够在电脑上进行编排、标注、加工等，且一定程度上提高工作效率。

功能介绍

一、文件菜单，与多数软件相同。

1、打开文件：只能打开CAM图形文件。但STARCAM

可以导入cad文件进行编辑修改，以CAM文件格式存储。

2、利用导入可以打开标准CAD的dwG、矢量格式DXF

图形文件和数据转换IGES格式文件。

导出只能形成DWG、dxf文件。

3、支持打印实体图形列表和屏幕打印。

4、零件数据是图形文件的简单说明。

二、编辑菜单：

1、最实用的是“智能修剪”。可以说优于CAD的修剪工具。

2、还有缩放和编辑图形功能。编辑点位置、线长度和实体线延伸等。由于是指令点方式，也优于CAD的拉伸的精度，用起来较慢。

三、显示：

1、最有特色的是显示设置，可以自动标注尺寸。

2、可按DXF图层默认层颜色显示。

四、绘图：因为是指令+鼠标式绘图方式，与CAD略有不同。真正用起来还是比较快(一定要习惯这种方式。)

1、画直线：有屏幕点、坐标点等。可以理解屏幕点就是用鼠标点击形成;坐标点是指令框输入。其它雷同。总之，用熟后会感觉比CAD还快，只是没有随意性，在点受约束感。

2、绘制圆弧和平行线有方向性，需要鼠标点击来确定。其它雷同。

五、“构件”菜单：是一个编辑项工具。

1、 值得说明的是，多数指令是针对指定点中心现的(如开槽)角过渡等。这一点不同于CAD(优于CAD)。其它与CAD雷同。应用中注意圆弧、凹口或凸的方向性。

2、第一距离为第一点或起点距离。第二距离为第二点。

3、桥接：是STARCAM的特点为之一。加工零件时可不重新割矩，直接进行下一个零件加工。搭一个小桥，可减少零件切割的穿孔数。

软件特色

1、绘图模块

StarCAM绘图套料软件最新版可完成切割零件的图形绘制、编辑、缩放、拷贝、阵列、旋转等操作;支持其它格式的CAD图形文件(如：CAM、DXF、DWG、IGES)的导入编辑和导出操作，支持用户图库管理;并可对CAD图形进行优化处理。可对零件生成切割路径和数控加工所需的加工代码。

2、套料模块

可完成在矩形板材或余料板材上进行多零件的批量零件套料，支持短线连割、共边和桥接技术，减少穿孔数量，提高板材利用率，速度快效率高，支持手工套料、矩阵套料、交互套料和余料套料，并可快速生成多种数控切割设备所需的数控代码。

3、仿真模块

可对以上两模块生成的NC代码进行计算机图形仿真，并可单步运行、逐步跟踪，支持仿真过程中的NC代码编辑修改，可验证NC代码的正确性和合理性，提高生产效率，并可对加工成本进行估算。
