12s101矩形给水箱图集

12s101矩形给水箱图集软件介绍

12s101矩形给水箱图集由中国建筑标准研究院主编，简称12s101水箱图集，它替代了原来的02s101图集，本图集介绍了组合式不锈钢板给水箱、组合式不锈钢肋板给水箱、组合式不锈钢波纹板给水箱等各种类型的水箱信息。

12S101《矩形给水箱》国家建筑标准设计图集为修编图集，代替02S101《矩形给水箱》，适用于新建、改建及扩建的多层、高层民用建筑及工业建筑中生产、生活冷水、热水、中水、消防、循环冷却水、雨水回用等系统中的给水贮存。
矩形给水箱是工程中常用的贮水设备，近年来在产品规格、型式、安装方法、卫生防疫、防污染措施、材质、制造工艺等各方面都发生了变化，新产品、新技术在工程实践中应用普遍成熟，部分企业逐渐完善了产品标准。因此，原02S101《矩形给水箱》已不能满足当前工程设计和施工的要求，应加以修编和完善。

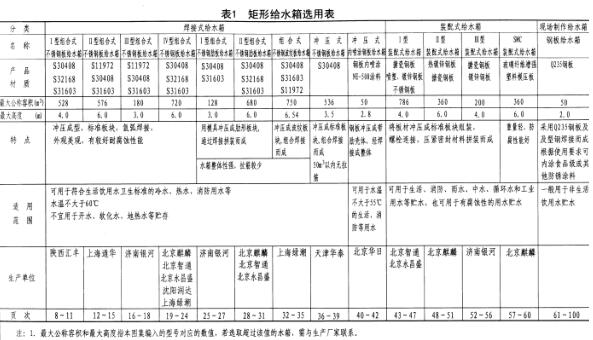

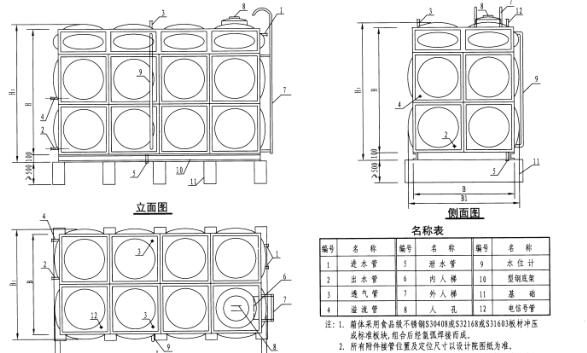

修编后图集的主要内容包括成品水箱和现场制作钢板水箱两部分，在成品水箱中，编入了国内建筑工程中常用的几种成熟产品，包括组合式不锈钢板水箱、组合式不锈钢肋板水箱、装配式搪瓷钢板水箱、装配式热镀锌钢板水箱、装配式不锈钢板水箱、装配式SMC水箱、内喷涂冲压钢板水箱等的选用及安装，重点是目前工程中应用最广泛的成品组合式不锈钢板水箱。同时，详细编制了现场制作钢板水箱的规格、材料、箱体和附件的加工详图等。
由于目前矩形给水箱没有相关的国家和行业标准，本图集对矩形水箱的选用、安装、制作具有指导意义。图集编入了矩形给水箱最新的产品系列及相关技术，实用性强。本图集按施工图设计深度编制，可直接选用。
