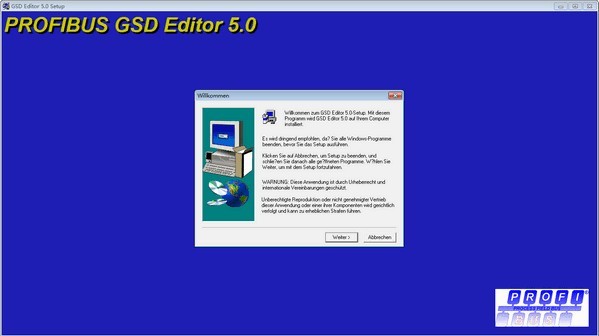

GSD编辑器(GSD editor) 5.0

GSD编辑器(GSD editor) 5.0软件介绍

GSD编辑器(GSD editor)，支持windows7 X64位操作系统。支持的厂家比较多，gsd编辑器可以帮助修正硬件对应的GSD，能够直接编辑GSD文件。也能检测西门子的GSD文件 ，查看是否存在错误。

软件相关

GSD文件是ASCII文件。可以用任何一种ASCII编辑嚣编辑 如计事本、UltraEdit等，也可使用PROFIBus用户组织提供的编辑程序GSDEdit。GSD文件是由若干行组成，每行都用一个关键字开头，包括关键字及参数(无符号数或字符串)两部分。GSD文件中的关键字可以是标准关键字(在PROFIBUS标准中定义)或自定义关键字。标准关键字可以被PROFIBUS的任何组态工具所识别，而自定义 关键字只能被特定的组态工具识别。

功能介绍

根据扩展参数化的Bloc结构的Jokerblock

根据PROFIBUS准则2.212的从站冗余

识别和维护(I&M)功能符合PROFIBUS指南2.212第1部分

时钟同步

状态和错误消息的帮助文本

模块的数据区描述

自动插入插槽编号

块结构的扩展描述

同步模式的扩展描述

软件特色

PROFIBUS设备可能具有不同的行为和性能特性。特性在可用功能(即，I / O信号和诊断消息的数量)或可能的总线参数(例如波特率和时间监视)方面不同。这些参数可能针对每种设备类型和供应商单独变化。

DP从站或DP主站(1类)PROFIBUS设备的每个制造商必须描述提供给用户的设备数据表和通用站描述文件(GSD文件)中的特征。

该信息使用户能够在设置PROFIBUS-DP系统时检查所有配置数据的一致性，以便尽早避免尽可能多的错误。

GSD文件的标准化文件格式允许为PROFIBUS系统开发独立于制造商的配置工具。因此，组态工具可以在系统调试期间自动检查极限值和数据输入错误，并确保输入的数据与相应设备的功能一致。

GSD文件以ASCII(纯文本)格式编码，可以使用任何ASCII文本编辑器创建和/或编辑。专用于DP的GSD文件部分以关键字“PROFIBUS_DP”开头。每个设备功能都指定为关键字，后跟参数。关键字不区分大小写。

未指定PROFIBUS设备制造商用于向用户提供文件的数据介质。 GSD文件格式是面向行的，每行仅包含一个参数的信息。该行中的分号表示该行的其余部分是注释。每行的最大字符数为80.如果以“”字符结束，则可以将行连续到以下行。在具有值的参数和具有文本字符串的参数之间进行区分。

没有定义特殊的文件结束标识符，但是GSD文件的最后一行必须是完整的(即它不能以“”结尾)。不适用于DP主站或DP从站的参数应从文件中省略。

在复合设备的情况下，PROFIBUS-FMS特定的设备数据库信息被插入在GSD文件的开头。 GSD文件中特定于FMS的部分以关键字“PROFIBUS_FMS”开头，并以关键字“END_PROFIBUS_FMS”结束。规范的第13.2节仅描述了PROFIBUS-DP设备的GSD文件的格式。其他文档中介绍了PROFIBUS-FMS设备的GSD文件格式。
