单色led屏图文编发系统 1.1

单色led屏图文编发系统 1.1软件介绍

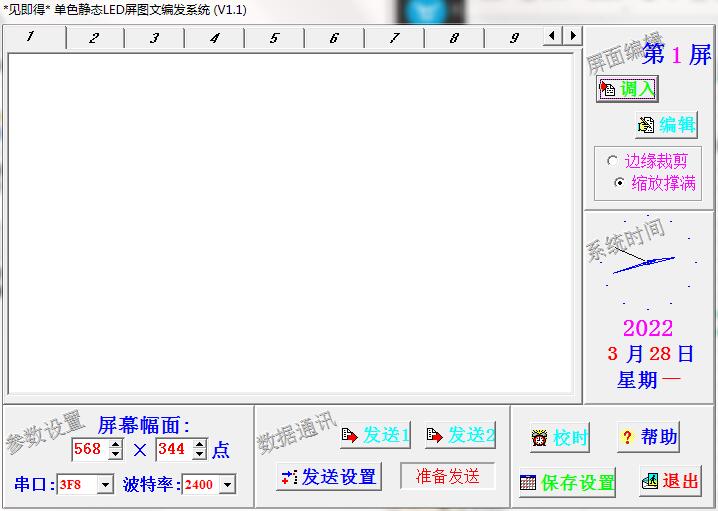

单色led屏图文编发系统官方版是一款专业实用的LED控制工具。单色led屏图文编发系统最新版拥有强大的图文数据编辑功能，能够帮助用户通过串口向外发送点阵数据。通过单色led屏图文编发系统用户可以调节屏幕幅面参数、系统时间，数据通讯等内容，为LED屏幕的处理提供了帮助。

单色led屏图文编发系统软件介绍

      它是一个简单实用的LED控制系统，具有强大的图形数据编辑和通过串口发送点阵数据，可以调整屏幕格式参数，系统时间，数据通信等，从第5个字节开始，它是该屏幕的点阵数据。从图像点阵从左到右，从上到下扫描，白色为0(不亮)，其他颜色为1(照明)，每个8位由1个字节组成，每个字节首先从D0(最低位)组装。每行图像中的点数是8的倍数，而不是最后一个字节的剩余高字节由0补充。

单色led屏图文编发系统功能介绍

      1.按"发送1"按钮,编辑且设置好的点阵数据将从指定串口按指定波特率按以下格式发出:

      第一字节: 44H 第二字节:屏号(1-20) 第三字节:发送地址高8位 第四字节:发送地址低8位

      从第5字节开始,是本屏的点阵数据, 按图像点阵从左到右,自上而下扫描,白色为0(不亮),其他颜色为1(点亮),每

      8位组成1个字节,每个字节先从D0(最低位)装配,每行图像的点数要是8的倍数,不是则最后一字节剩余高位用0 补

      足.一行扫完后紧接下一行,直到本屏数据发完.

      2.按"发送2" 按钮,所发数据除了第一字节改为88H外,其余和按"发送1"相同.

      3.按"校时"钮,顺序发送以下11个字节:

      66H,66H,年高字节,年低字节,月,日,星期,时,分,秒,毫秒

      以上日期时间是从微机取得的.

单色led屏图文编发系统安装步骤

      1.在下载单色led屏图文编发系统官方版的安装包

      2.下载后，将压缩包解压到以此软件命名的文件夹内

      3.打开文件夹，双击“exe”程序

      4.单色led屏图文编发系统为绿色软件，无需安装即可使用

单色led屏图文编发系统更新日志

      1：优化了性能

      2：解决bug问题我们是认真的
